Определения и пояснения к штыревым трансформаторам низкой частоты и свинцовым трансформаторам низкой частоты.

2025,12,05

Основные определения

«Трансформатор низкой частоты»

Рабочая частота обычно находится в диапазоне от 50 Гц до 60 Гц, а преобразование переменного напряжения достигается за счет принципа электромагнитной индукции. Его сердечник в основном изготовлен из листов кремнистой стали для уменьшения потерь на вихревые токи и подходит для энергосистем промышленной частоты и бытовой техники.

Безопасный изолирующий трансформатор

Специальный низкочастотный трансформатор обеспечивает электрическую изоляцию между первичной и вторичной обмотками посредством магнитной связи, блокируя постоянную составляющую и ток утечки, чтобы обеспечить безопасность пользователя. Соответствует международным стандартам безопасности, таким как UL и CCC.

Штыревой низкочастотный трансформатор

Структурные особенности: В нем используются контакты штыревого типа, которые припаиваются непосредственно к печатной плате без внешних выводов. Он обычно встречается в каркасах типа EI (таких как EI-35 и EI-48), имеет компактный объем и подходит для встраиваемых конструкций.

Сценарий применения: небольшие электронные устройства (например, адаптеры питания, платы управления), сценарий, который необходимо устанавливать через печатную плату.

Сертификация безопасности: необходимо соответствовать стандарту выдерживаемого напряжения трансформатора переменного тока (например, первичное-вторичное выдерживаемое напряжение 1,5–4 кВ).

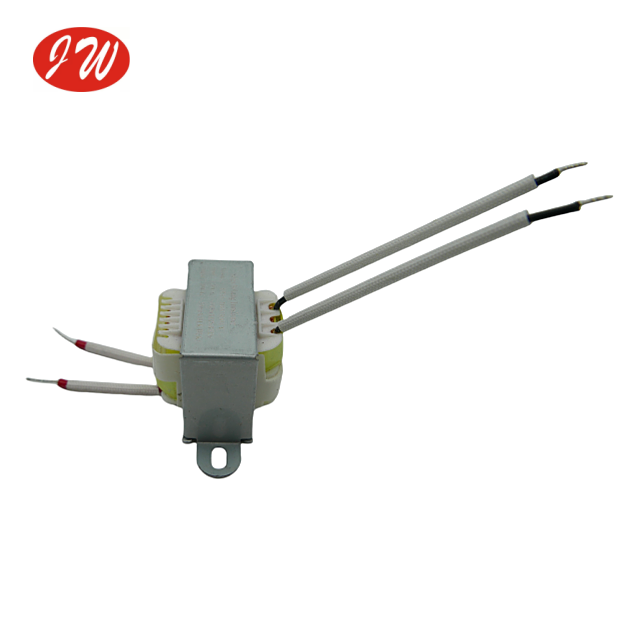

Низкочастотный трансформатор с выводным проводом

Структурные особенности: Соединяются внешними проводами (например, кабелями, сертифицированными UL), обычно оснащены железной оболочкой и установочными отверстиями для легкой фиксации и отвода тепла. Он имеет однофазный и трехфазный вход и поддерживает преобразование напряжения переменного тока в переменный.

Сценарии применения: промышленное оборудование, бытовая техника (например, кондиционеры, аудиоаппаратура) и другие случаи, требующие гибкой проводки.

Безопасная конструкция: между обмотками проложена изоляционная лента и бумага для предотвращения коротких замыканий. Некоторые модели оснащены встроенными температурными предохранителями.

Основные сходства

Функция: Все они относятся к трансформатору переменного тока , обеспечивающему повышение и падение напряжения переменного тока, с мощностью от 5 Вт до 3 кВт1016.

Безопасная изоляция: двойная изоляционная конструкция исключает риск поражения электрическим током при контакте человеческого тела с вторичным концом.

Материалы: Сердечник изготовлен из листов кремниевой стали с высокой проницаемостью, а в катушке используется медно-алюминиевая эмалированная проволока, что обеспечивает баланс между эффективностью и стоимостью.

Оба типа трансформаторов должны пройти испытание на превышение температуры (≤40 ℃) и проверку сопротивления изоляции (≥50 МОм), чтобы обеспечить долгосрочную надежность.
