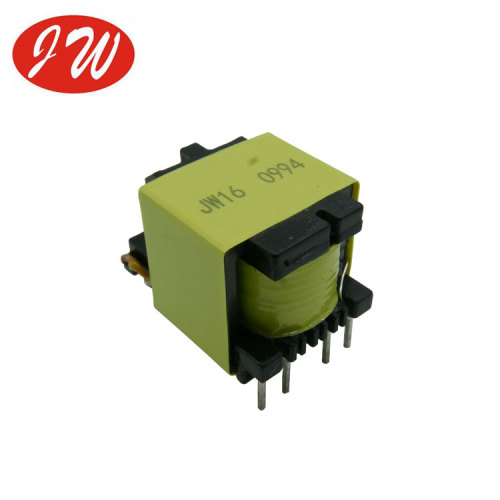

Высокочастотный трансформатор
1. Основные функции
Рабочая частота обычно находится в диапазоне от кГц до МГц, используются ферритовые сердечники (такие как серии EE, PQ и RM).
Небольшой по размеру и высокой эффективности, он подходит для таких сценариев, как импульсные источники питания, зарядные устройства для мобильных телефонов и драйверы светодиодов.
2. Технические проблемы
Распределенная емкость и индуктивность рассеяния должны быть подавлены, чтобы избежать высокочастотных потерь.
При проектировании необходимо оптимизировать конструкцию обмоток (например, планарных трансформаторов) для уменьшения повышения температуры.

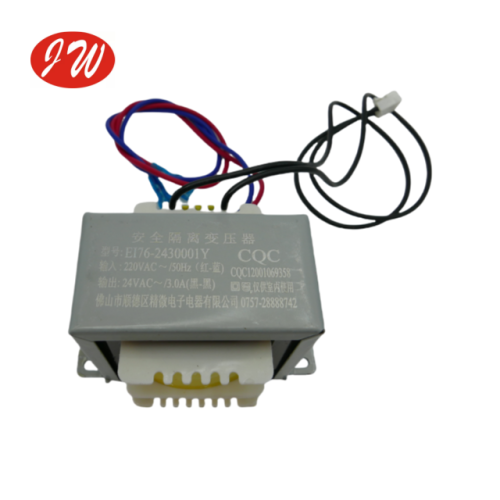

Низкочастотный трансформатор
1. Основные функции
Обычно используются сердечники из листовой кремниевой стали типа EI, работающие на частоте сети 50/60 Гц, с диапазоном мощности от ВА до кВА.
Он используется для преобразования напряжения (например, 220 В в 110 В), электрической изоляции и промышленного управления.
2. Различия в приложениях
По сравнению с высокочастотными трансформаторами он больше по размеру, но имеет более высокую устойчивость к перегрузкам и подходит для двигателей и систем распределения электроэнергии.
Гармоническая индуктивность
1. Определение функции
Он специально используется для фильтрации высокочастотного шума и гармонических помех в цепях и обычно встречается в фильтрах электромагнитных помех.
2. Ключ дизайна
Необходимо согласовать характеристики импеданса конкретных диапазонов частот (например, дроссели дифференциального режима для подавления шума дифференциального режима).
Используется вместе с трансформаторами в силовых цепях для повышения стабильности системы.
Корреляции и тенденции
Высокочастотные трансформаторы и индукторы гармоник лежат в основе современных высокоэффективных источников питания, что способствует миниатюризации оборудования. Низкочастотные трансформаторы остаются незаменимыми в сценариях большой мощности
