Основные функции и применение магнитных кольцевых индукторов

2025,11,26

Тороидальный индуктор имеет круглую замкнутую магнитную цепь, отличающуюся низкой магнитной утечкой и высокой плотностью мощности. Он широко используется в сценариях фильтрации, хранения энергии и защиты от помех. Материал его магнитопровода (например, феррит, железо-кремний-алюминий) напрямую влияет на высокочастотные характеристики и токонесущую способность.

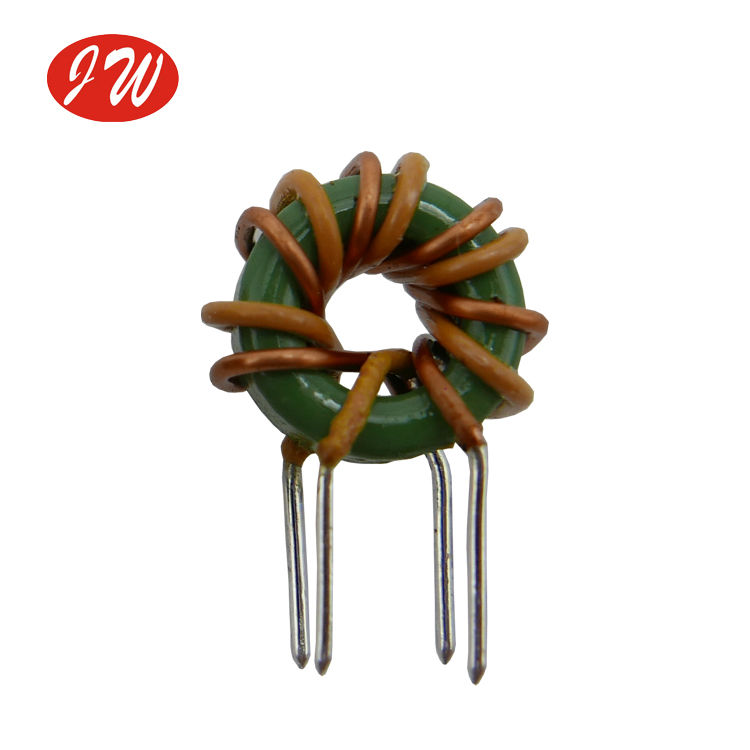

Индуктивность в дифференциальном режиме

Для подавления межлинейных помех (например, помех между проводом под напряжением и нейтральным проводом источника питания) конструкция представляет собой однообмоточное магнитное кольцо.

Типичное применение: входная фильтрация импульсных источников питания, блокировка высокочастотных дифференциальных помех посредством импеданса, часто подключаемого параллельно с конденсаторами X.

Синфазная индуктивность

Чтобы устранить синфазные помехи на землю (например, электромагнитную утечку в USB-кабелях), используется симметричная двойная обмотка.

Принцип: Синфазный ток накладывает магнитный поток внутри магнитного кольца, образуя высокий импеданс, позволяющий проходить дифференциальному сигналу без потерь.

Тороидальный трансформатор

Благодаря магнитной кольцевой структуре достигается эффективное преобразование энергии и изоляция.

Преимущества: Закрытые силовые линии магнитного поля уменьшают магнитную утечку, низкий рост температуры, подходят для компактных адаптеров питания и промышленных преобразователей частоты.

Сценарии применения: новые инверторы энергии (кольцевые индукторы с магнитным сечением для хранения энергии), оборудование связи (синфазные дроссели для защиты от помех), печатные платы высокой плотности (кольцевые индукторы с магнитным кольцом для поверхностного монтажа).
