Анализ технологии высокочастотных и низкочастотных трансформаторов
2025,11,22
Трансформатор переменного тока
В качестве основного устройства для преобразования электрической энергии трансформатор переменного тока использует принцип электромагнитной индукции для достижения повышения и понижения напряжения переменного тока и электрической изоляции. Его рабочая частота и сценарии применения делятся на два основных типа в зависимости от конструктивных различий: высокочастотный и низкочастотный.

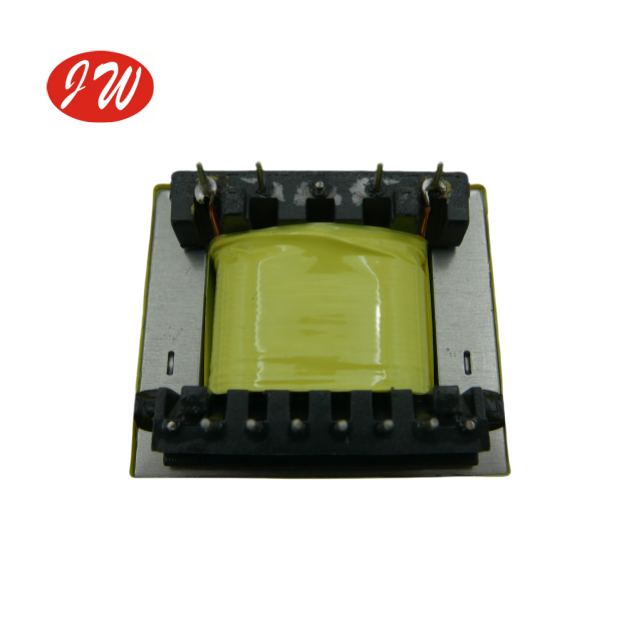

Высокочастотный трансформатор
1、 Рабочие характеристики
Рабочая частота обычно превышает 20 кГц (до уровня МГц), и в нем используются ферритовые сердечники с высоким удельным сопротивлением, что может значительно снизить потери на вихревые токи.
2 、Преимущества производительности
Небольшой размер и легкий вес: высокочастотная передача позволяет уменьшить количество витков катушки и размер сердечника, что приводит к высокой удельной мощности.
Высокая эффективность: в сочетании с технологией мягкого переключения потери энергии низкие, а эффективность преобразования может достигать более 90%.
3 、Типичные применения
Импульсные источники питания, коммуникационное оборудование, источники питания светодиодных драйверов и медицинские электронные инструменты (например, рентгеновские аппараты) отвечают требованиям высокой плотности мощности и высокочастотного отклика.

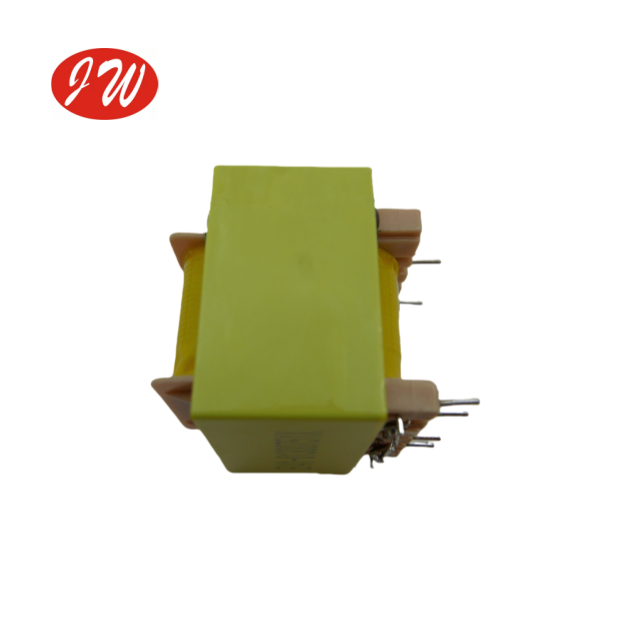

Низкочастотный трансформатор
1. Характеристики работы
Он работает в диапазоне от 20 Гц до 20 кГц (частота сети 50/60 Гц), а сердечник изготовлен из листов кремнистой стали, ламинированных вместе, с использованием высокой магнитной проницаемости для передачи энергии.
2 、Конструктивные особенности
Больший объем: На низких частотах требуется большая площадь сечения магнитопровода и больше витков катушки.
Высокая стабильность: низкое повышение температуры, низкий уровень шума и высокая перегрузочная способность.
3, Типичные применения
Подстанции энергосистемы, промышленное оборудование управления (регулирование двигателей), распределение электроэнергии в зданиях и традиционные линейные источники питания.
| Измерение | Высокочастотный трансформатор | Низкочастотный трансформатор |
| Материал магнитного сердечника | Феррит | Кремниевый стальной лист |
| Плотность мощности | Высокий (объем ≈ 1/10 от низкой частоты) | низкий |
| Электрическая изоляция | Поддерживать | Поддерживать |
| Сложность конструкции | Высокий (необходимо подавить распределенную емкость и индуктивность рассеяния) | низкий |
