Высоконадежные трансформаторы серии ЭР35 | Настроены экспертами в области микроэлектроники, что обеспечивает гарантию производительности и качества.

2026,04,16

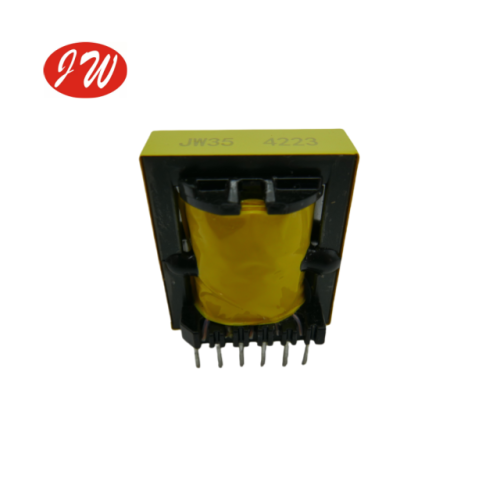

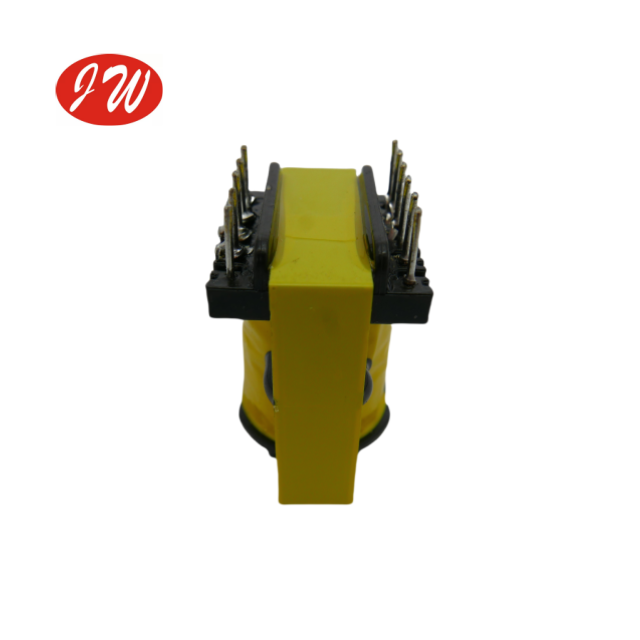

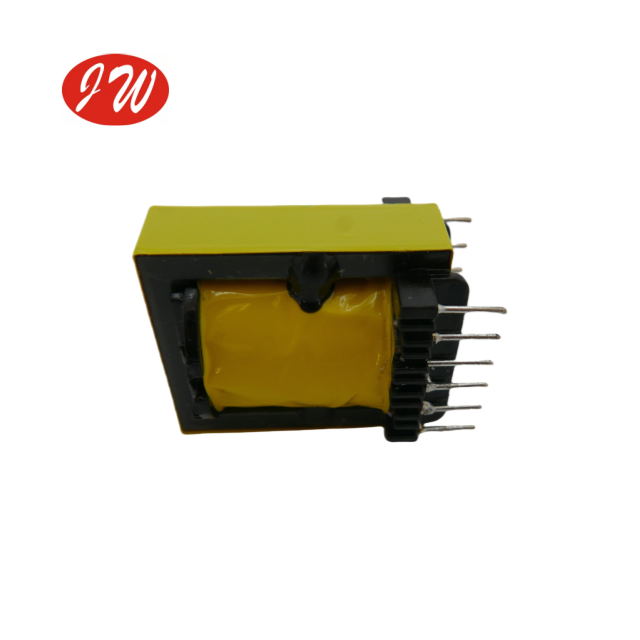

Компания Precision Electronics, занимающаяся исследованием и производством электронных компонентов, предлагает вам высокочастотный трансформатор типа JW35-ER354223. Благодаря строгим производственным процессам и стабильной работе он обеспечивает эффективную работу различных систем электропитания.

Основная технология, закладывающая основу для качества

Стандартизированная конструкция обмотки, точный контроль

Многообмоточная послойная обмотка : для N1/N3 используется эмалированный провод Φ0,32 мм × 2 2UEW, с 35 витками TS + изоляционная втулка 18L; В N2/N4 используется многожильный провод диаметром 0,20 мм × 15, 11 витков TS + изоляционная втулка 15L; В N5 используется эмалированный провод 2UEW диаметром 0,25 мм с витками 3TS + изоляционная втулка 28L. Весь процесс наматывается против часовой стрелки, чтобы обеспечить однородность витков.

Строгий процесс изоляции : на протяжении всего процесса используется изоляционная лента темно-желтого цвета. N1/N3 представляет собой двухслойную плотную обмотку + межслойную изоляцию, каждая обмотка представляет собой центрированную плотную обмотку, предусмотрена защита изоляционной втулки, а для армирования используется стеновая лента, что устраняет такие проблемы, как сминание, сгибание и отсутствие обмотки. Изоляционные характеристики полностью достигнуты.

Строгие стандарты производительности, стабильность и надежность

Точные значения индуктивности: L1 (1-3 контакта) 600 мкГн ± 10%, L2 (5-6 контактов) 1,3 мкГн ± 0,5 мкГн, L3 (8-10,11 контактов / 9-10,11 контактов) 15 мкГн ± 5 мкГн. Откалиброванные с помощью комплексного тестера 3259 по стандарту 1 кГц/0,3 В, параметры точны и не имеют отклонений.

Сверхсильная защита по напряжению: первичный к вторичному 3,0 кВ/5 мА переменного тока в течение 3 с, первичный/вторичный к ядру 1,5 кВ/5 мА переменного тока в течение 3 с. Протестирован прибором CC2670A, он устойчив к помехам и выдерживает высокое напряжение, подходит для сложных условий работы.

Гарантия качества материала: используются шлифовальные магнитные сердечники с воздушным зазором EC35/42, термостойкая эмалированная проволока, устойчивая к температуре 155 ℃, затвердевший черный клей + прозрачные этикетки, рамка с защитной пластиной, стабильная конструкция и длительный срок службы.
