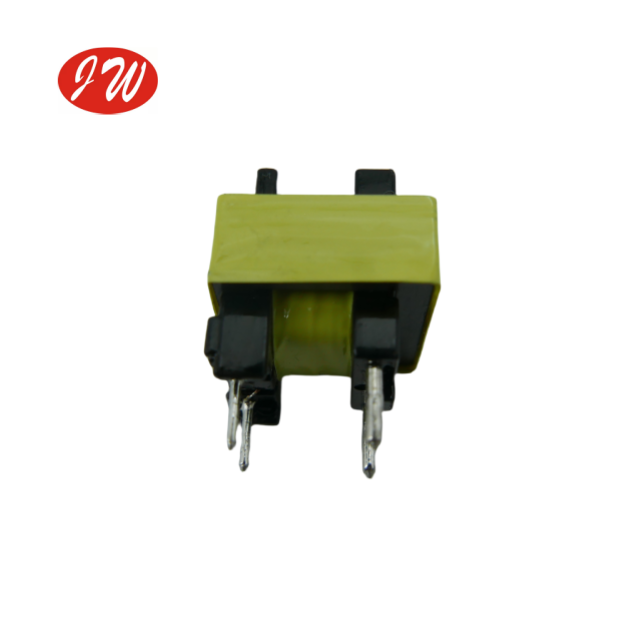

Трансформатор тока EI19 для электрических систем

Схема взаимного индуктора принимает принцип электромагнитной индукции в качестве ядра и фокусируется на интеграции трех типов компонентов: трансформатор тока , трансформатора EI и низкочастотного трансформатора . Среди них текущий трансформатор, как ядро, чувствительное ток, принимает структуру тороидального магнитного ядра и достигает точного преобразования большого тока через соотношение поворотов первичных/вторичных обмоток (например, 1000: 1). При проектировании необходимо избежать проблемы с магнитным насыщением, чтобы убедиться, что ошибка системы мониторинга энергии составляет ≤ ± 0,2%.

Модуль преобразования власти принимает структуру трансформатора EI . Его сердечник трансформатора EI образуется путем укладки э-э-типа и холодного кремниевого стального листа E-типа (толщиной 0,35 мм), образуя магнитную цепь с низким магнитным сопротивлением, чтобы подавить потери вихревого тока. Для характеристик частоты мощности (50 Гц) низкочастотного трансформатора необходимо увеличить площадь поперечного сечения ядра на 20% для расширения грузоподъемности магнитного потока и избежать чрезмерного повышения температуры на 34. Процесс обмотки использует слоистую конструкцию (0,5 мм медной проволоки для первичной стадии и 0,2 мм для второстепенной стадии), с диапазоном рабочих частот от 50 до 400HZ. Измеренная эффективность составляет более 95%.

Ссылка на конструкцию надежности: Типичные случаи разломов трансформаторов тока : добавьте модуль самопроверка в реальном времени для мониторинга значений взаимной индуктивности (например, параметров M), и избегайте нефизической взаимной индуктивной предупреждений через предел допуска ± 5%. В то же время, опираясь на патент 4 комбинированной структуры, конструкция компонентов сжатия и фиксации и защиты оптимизируется для обеспечения совместимости EMC. На стадии проверки схемы необходимо завершить два ключевых теста: эксперимент по повышению температуры на 500 Вт при нагрузке трансформатора EI (ΔT≤40 ° C) и вторичная боковая калибровка трансформатора тока (для проверки соответствующего соответствия тока).
